Универсальный пульт дистанционного управления 433 МГц 12 В 1 канал | Обустройство

Универсальный пульт дистанционного управления 433 МГц 12 В 1 канал |

Технические данные приемника:

Входная мощность: DC10V-14V
Ток в режиме ожидания:<5 мА
Частота RF: 433 м
Режим работы RF: Супергетеродин
Чувствительность приема: >98 дБм
Расстояние передачи:>100 м (открытое пространство)
Режим декодирования: программное декодирование MCU
Удаленное Хранение: 30 шт.
Поддержка удаленного типа: Обучающий код, фиксированный код
Режим работы: Мгновенный, переключение, задержка времени фиксации (10 с, 30 с, 90 с, 120 с)
Тип проводки: фиксированная клемма
Выходной терминал: NO , NC , COM
Размеры печатной платы: 35*31*18 мм (Д, Ш, в) Récepteur Описание:

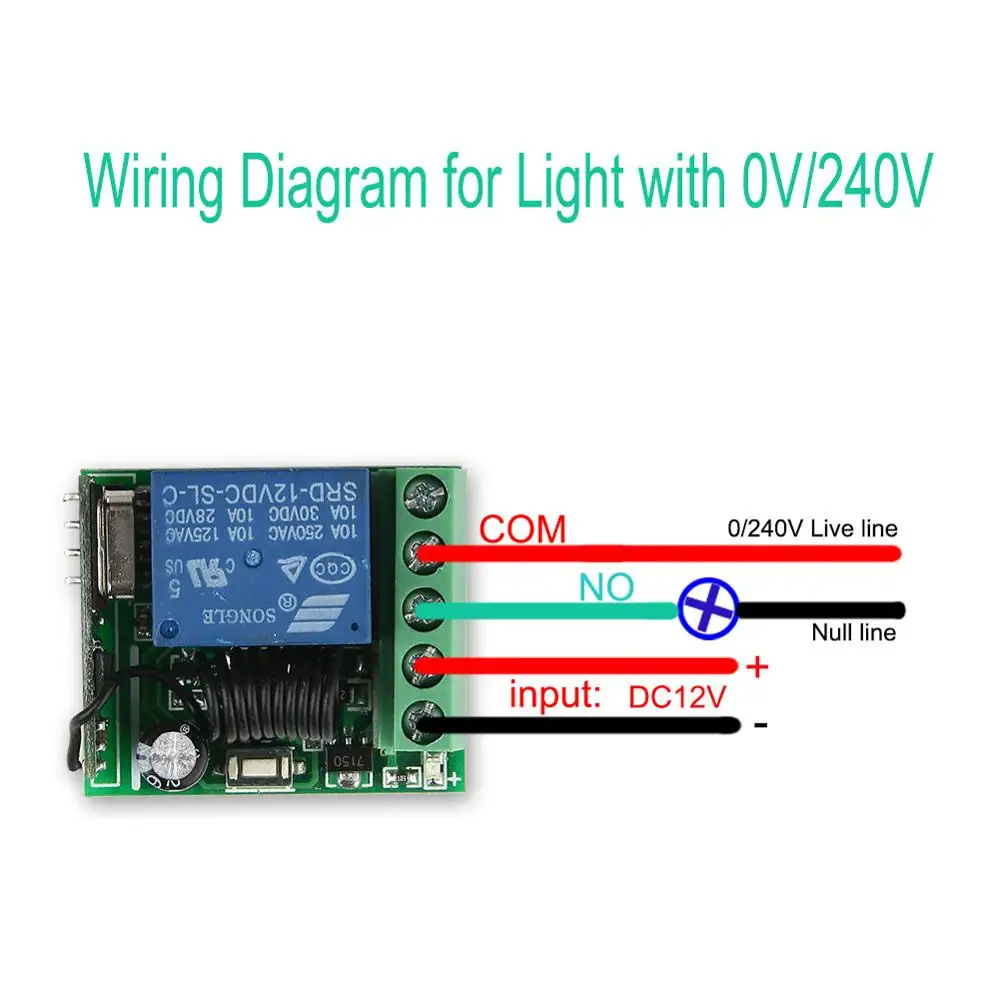

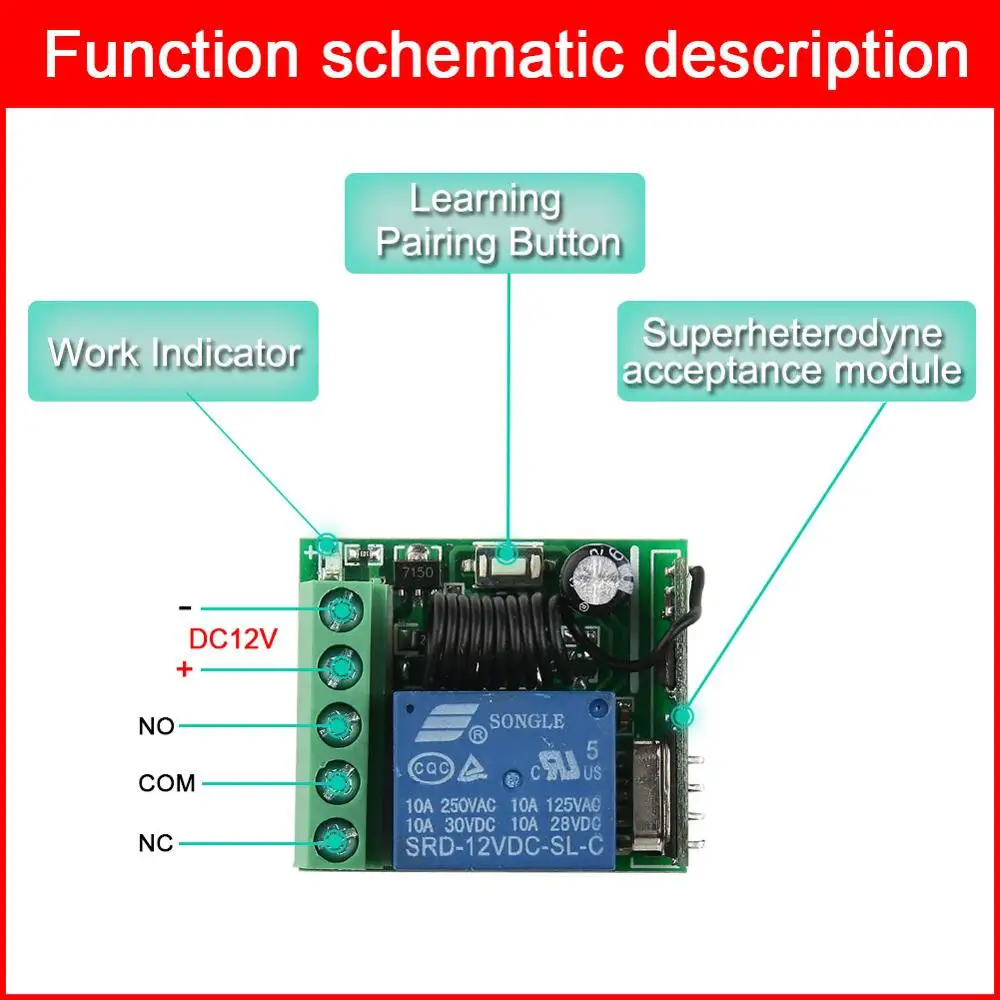

Схема подключения

+ В: 12 В + вход
-В: 12 В-вход
NO: выход, обычное открытие
COM: выход, обычный
NC: выход, нормальное закрытие 1, la натяжение питания: DC12V

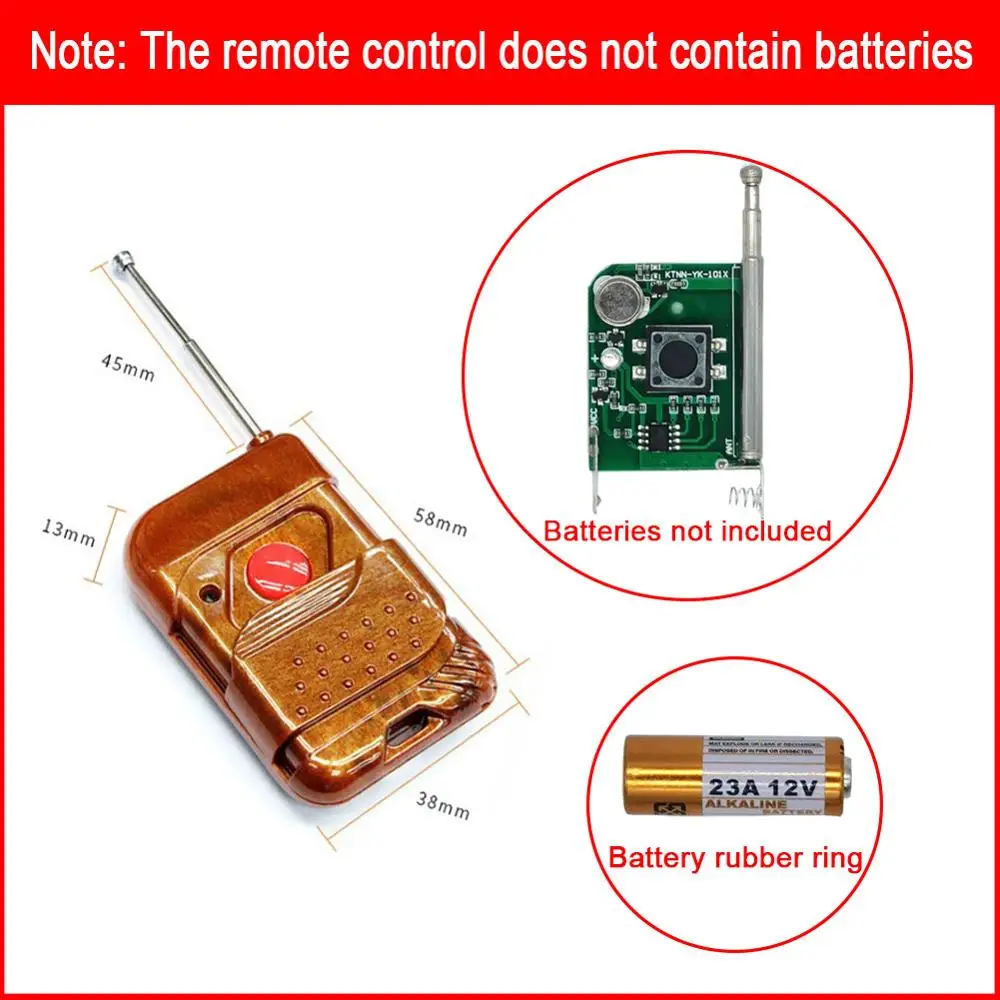

Характеристики пульта дистанционного управления

Рабочая частота: 433,92 МГц
Питание от аккумулятора 12 в 23 А (батарея в комплект не входит)
Кнопка: 1 кнопка
Размер: 58 мм x 38 мм x 13 мм
Рабочее напряжение: 12 В
Рабочий ток: 12 мА
Мощность передачи: 10 мВт
Режим модуляции: ASK (AM).
Тип кодирования: обучение.
Расстояние передачи: 80 м courant de charge,: 10A

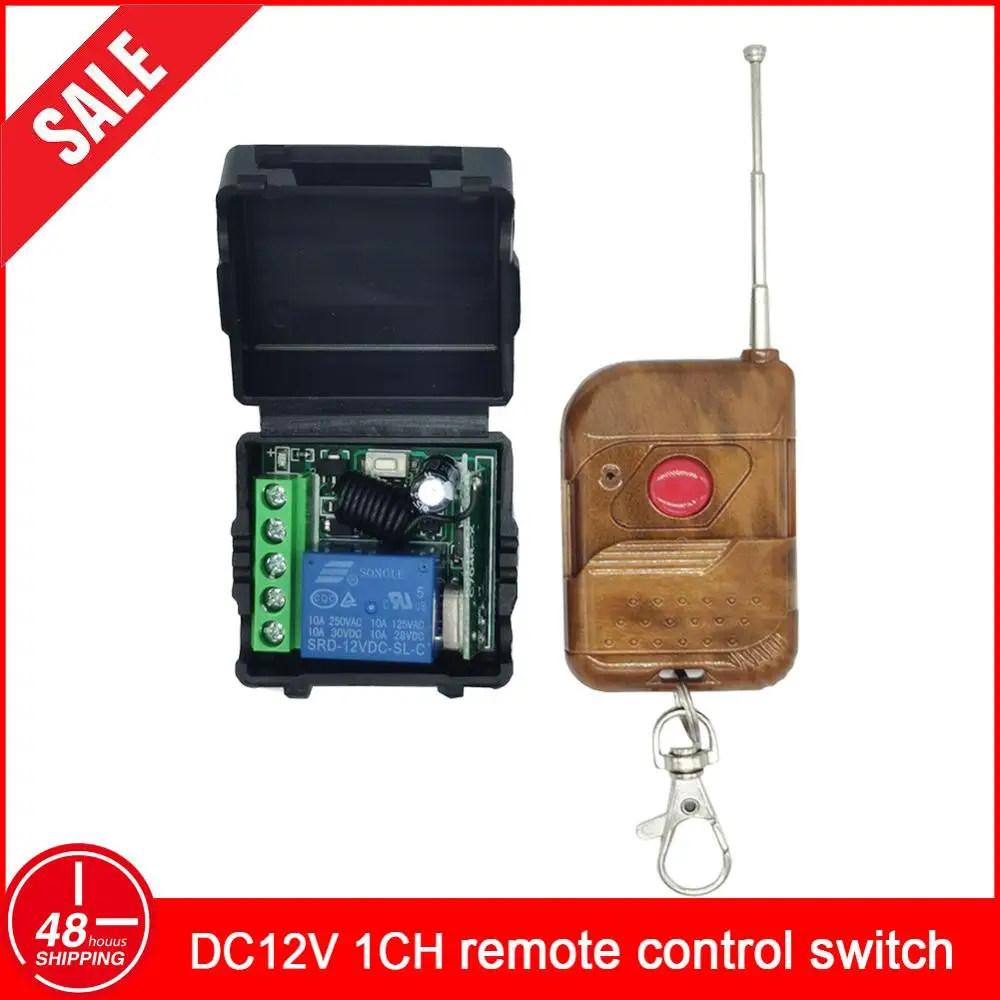

Посылка входит

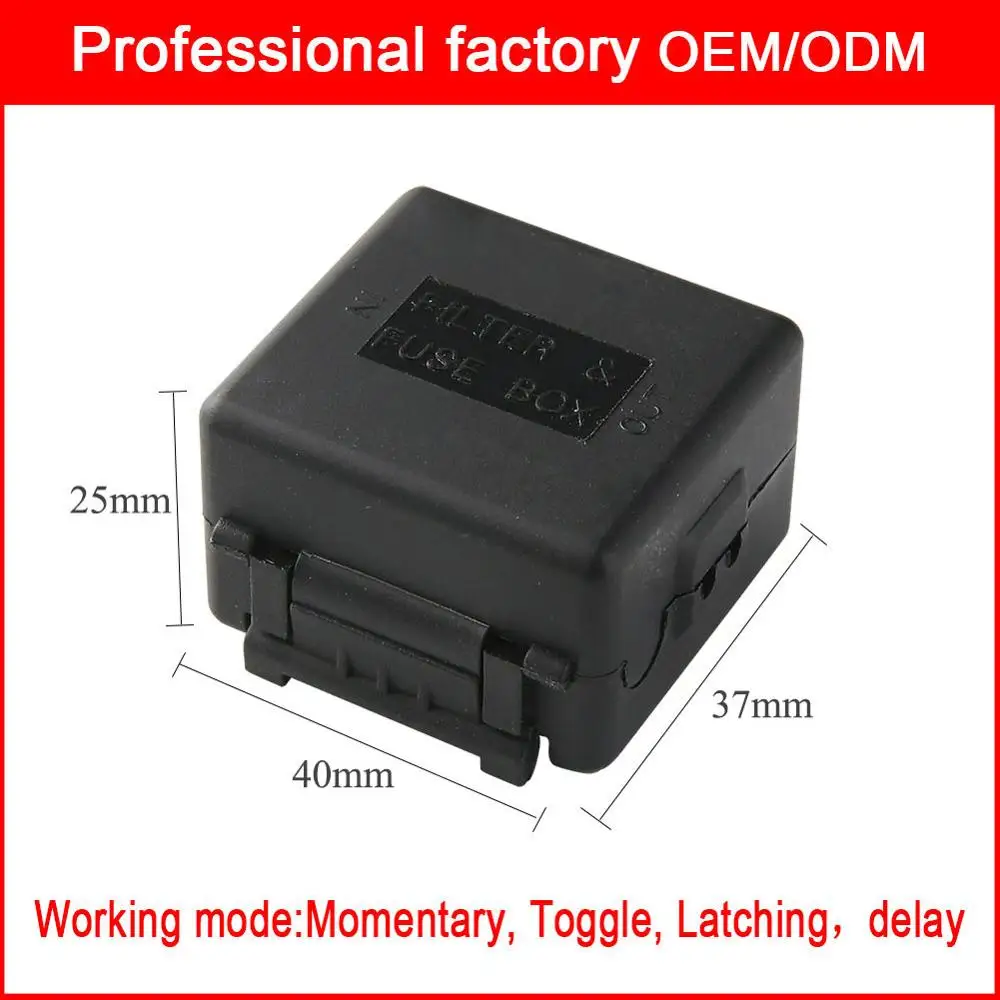

1 шт. * Модуль приемника (KG1201A) (корпус в комплекте)
1 пульт дистанционного управления (батарея в комплект не входит)

Изучение кода: (мгновенное)

Нажмите кнопку обучения на приемнике один раз, он перейдет в режим мгновенной настройки.
Подождите немного, загорится светодиод, он приходит в обучающее состояние.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.
Через 3 секунды светодиодный индикатор погаснет, обучение прошло успешно.

Изучение кода: (переключение)

Нажмите кнопку обучения на приемнике дважды, он перейдет в режим настройки переключения
Подождите немного, загорится светодиод, он приходит в обучающее состояние.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.
Через 3 секунды светодиодный индикатор погаснет, обучение прошло успешно.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим фиксации, чтобы узнать больше о пульте дистанционного управления, вам нужно изучить две разные кнопки, первый раз изучение для «Вкл», во второй раз научился «Выкл».
Например: Кнопка A = вкл., кнопка B = ВЫКЛ.
Трижды нажмите кнопку обучения на приемнике, он перейдет в режим фиксации.
Подождите немного, загорится светодиодный индикатор на плате приемника.
Нажмите кнопку дистанционного управления A.
Светодисветодиодный мигает 3 раза.
Нажмите кнопку дистанционного управления B.
СВЕТОДИОД мигает 3 раза.
Через 3 секунды светодиодный индикатор погаснет, обучение прошло успешно.
A = ВКЛ, B = ВЫКЛ.

Изучение кода: (режим задержки времени)

Нажмите кнопку обучения на приемнике вперед, время на 10 секунд.
Нажмите кнопку обучения на приемнике пятый раз, задержка по времени 30 секунд.
Нажмите кнопку обучения на приемнике шесть раз, задержка по времени 90 секунд.
Загорится светодиодный индикатор.
Нажмите кнопку дистанционного управления, светодиодный мигает и выключается.
Через 3 секунды светодиодный индикатор погаснет, обучение прошло успешно.

Примечание: в системе можно хранить 30 пультов дистанционного управления, если количество пультов превышает 30, то начальный пульт дистанционного управления будет потерян.
